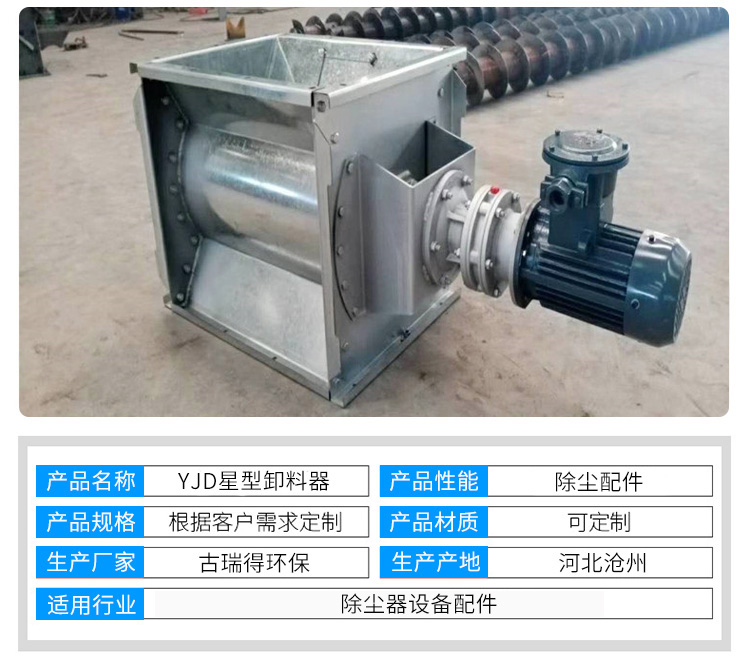

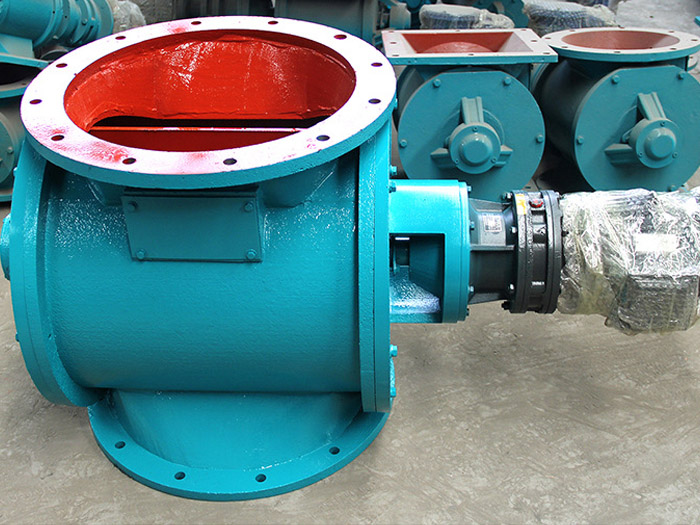

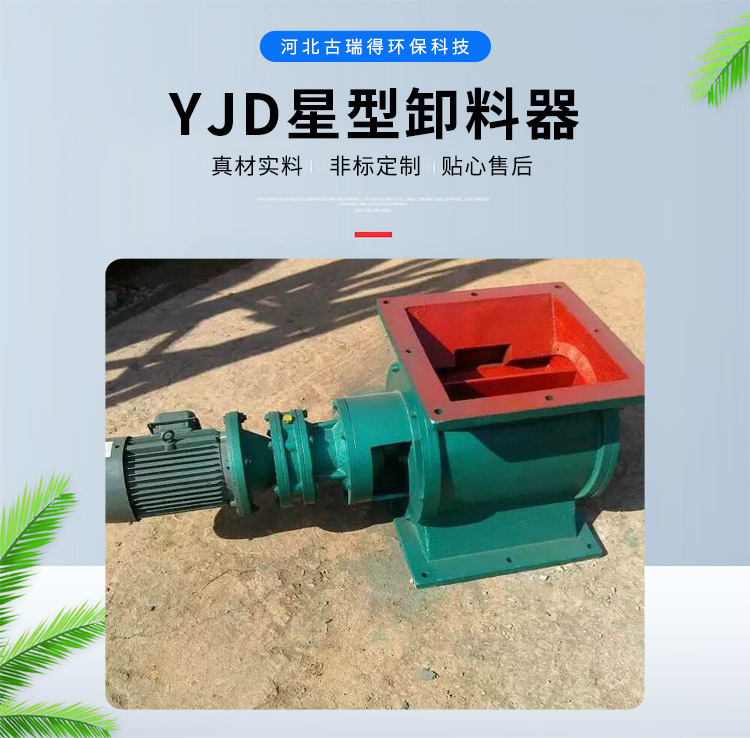

YJD星型卸料器

YJD星型卸料器一般安裝在鍋爐布袋除塵器下方的排粉塵口，作用是把廢氣中凈化出的粉塵排出設備，在排出時一般會儲存一些粉塵，為的是不讓空氣進入脈沖控制儀，本產品的加工精度高，結構緊湊，噪音低。

產地：河北省>泊頭市

供應商：河北古瑞得環保科技有限公司

技術咨詢熱線：13127337163

YJD星型卸料器詳細內容介紹

【產品介紹】

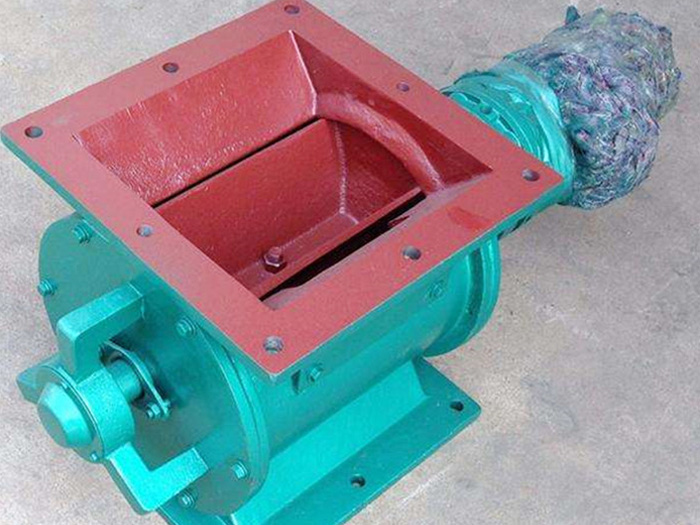

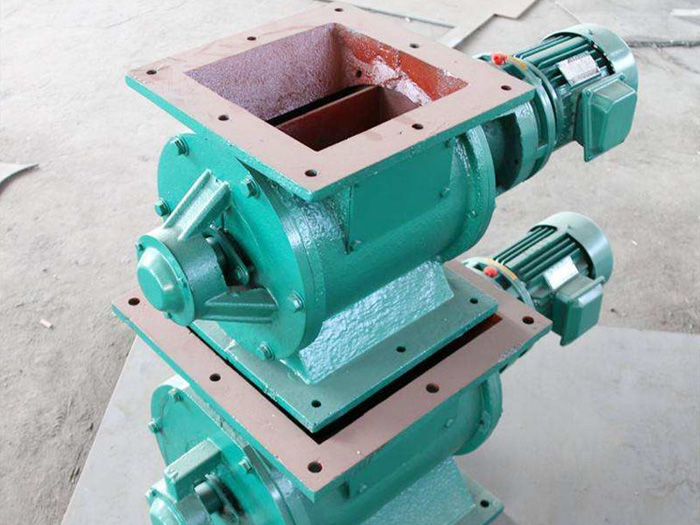

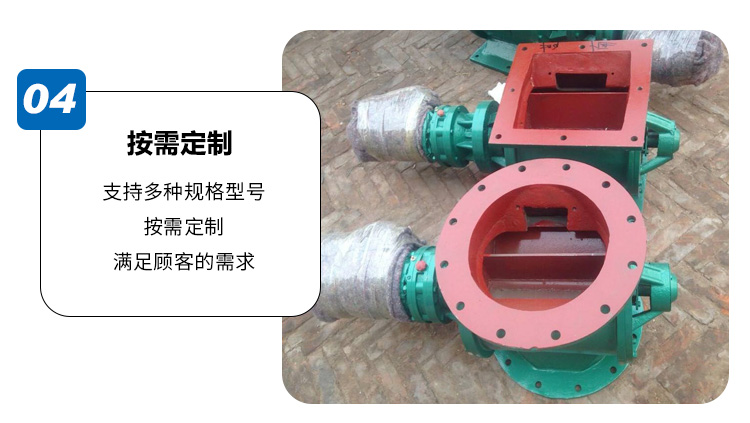

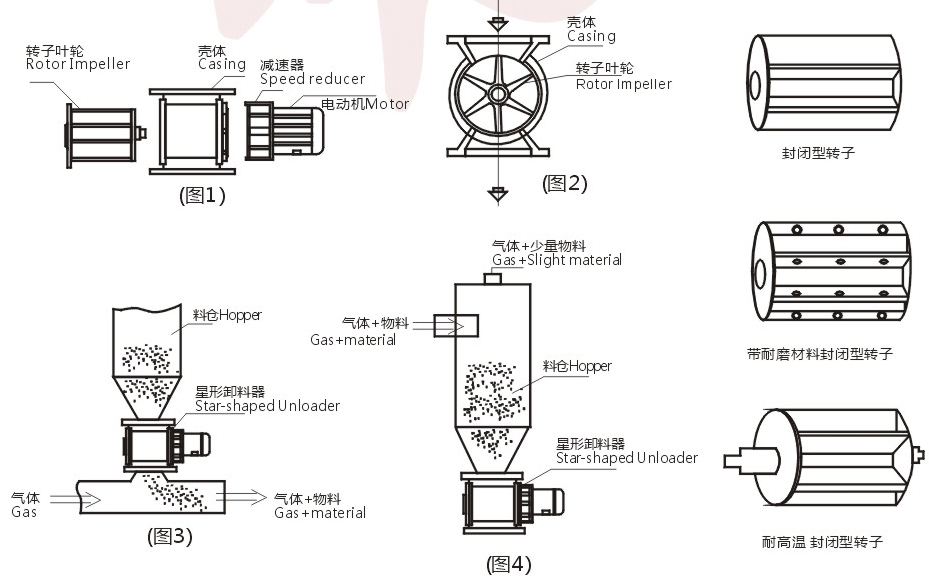

YJD星型卸料器又名電動卸灰閥星型卸料器，葉輪給料機，它由電機、齒差行星減速器（X）或針輪擺線減速機（Z）與轉龍式卸料器三部分組成。共有兩個系列,60種規格。進出口法蘭方形的為A型,圓形的為B型。

【產品特點】

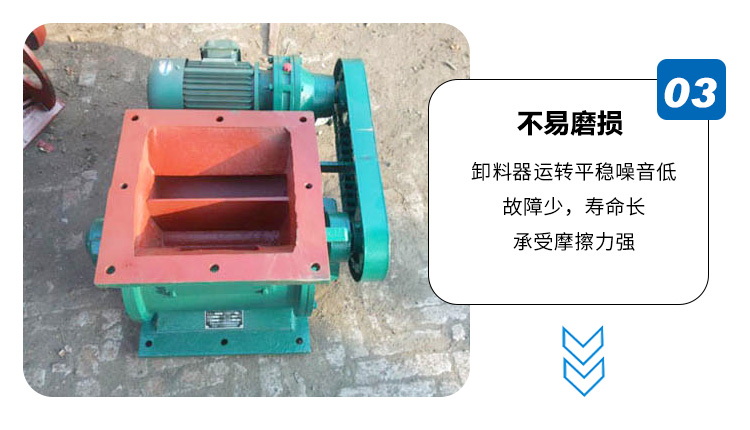

1、結構緊湊,造型美觀,使用方便。
2、運轉平穩,噪音低。
3、由于軸承、齒箱離開殼體一段距離,對于高溫、潤滑都有較大提高。
4、本廠也可按用戶要求設計制造。

5、本產品在出廠前,以注有針輪擺線減速機專用潤滑脂,請定期檢查加油。

【應用范圍】

YJD星型卸料器是除塵設備排灰、送風和其它設備給料的主要設備,適用于粉狀物料和顆粒狀物料。為環保、治金、化工、糧食、食品等工業部門普遍應用。

【使用及維護】

1、YJD星型卸料器適用于連續工作制,允許正反向運轉。
2、輸出軸與輸入軸與其它零件配合時,不允許直接錘擊,以防損壞。
3、在運輸及安裝過程中,應保持平穩,避免磁撞,以免造成殼體斷裂、變形等。
4、本機在出廠前減速機已注足潤滑油00號潤滑脂,卸灰閥已注足鋰基潤滑脂。投入使用后6-10個月內,傳動及軸承部位應補充或更換油脂。若在環境溫度較高、潮濕或空氣中灰塵過多時,應適當縮短抽油時間。
5、在使用過程中,如設備出現沿軸向漏風、漏灰等現象,可緊固壓料蓋螺絲（3、11）或從新更換石棉盤根（17、18）再壓緊料蓋即可

6、在運轉過程中,避免因物料顆料大,粘接力強引起的設備超載運輸,或除塵器中遺留異物造成的設備卡殼或電機短路而導致設備損壞,建議用戶及時檢查并加裝過載保護裝置。

【維修與拆裝】

1、我廠生產的各種型號YJD星型卸料器,內部結構相同,因此其拆卸與裝配工藝順序基本相同,拆卸前應先分離減速電機與卸料閥體的連接。

2、拆卸:首先松開軸承壓蓋（16）卸下緊固螺絲（15）及止退墊（14）取下后端蓋（10）和葉輪（8）然后依資依次分解（7、6、2）等部件3、裝配:裝配前將全部零件清洗干浄,裝配顱序與拆卸相反。

【技術參數】

型號數據名稱		YJD2	YJD4	YJD6	YJD8	YJD10	YJD12	YJD14	YJD16	YJD18	YJD20	YJD26	YJD30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用戶要求訂作
工作溫度℃		T≤80℃
物料		粉狀，顆粒狀
電機	型號	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100L1-4	Y100L2-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301

【外形尺寸】

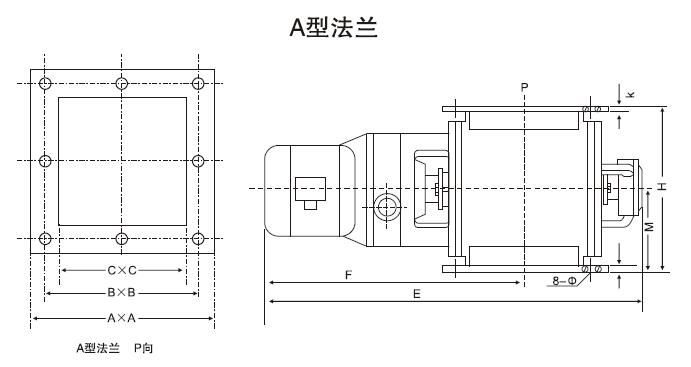

型號	A	B	C	E	F	M	H	h	n-φ
YJD02型	240	200	150	650	420	122.5	225	12	8-9
YJD04型	260	230	180	758	526	140	280	15	8-11
YJD06型	280	250	200	778	536	150	300	15	8-11
YJD08型	300	270	220	798	546	160	320	18	8-11
YJD10型	320	290	240	880	628	170	340	18	8-13
YJD12型	340	310	260	900	638	180	360	18	8-13
YJD14型	360	330	280	920	648	190	380	20	8-17
YJD16型	380	350	300	960	678	200	400	20	8-17
YJD18型	400	370	320	980	688	220	440	22	8-17
YJD20型	420	390	340	1000	698	230	460	22	8-17
YJD26型	480	450	400	1150	740	260	520	24	8-17
YJD30型	600	520	440	1190	755	300	600	24	12-17

<a href='/yjdxxxlq.html'>YJD星型<a href='/yjdxxxlq.html'>卸料器</a></a>

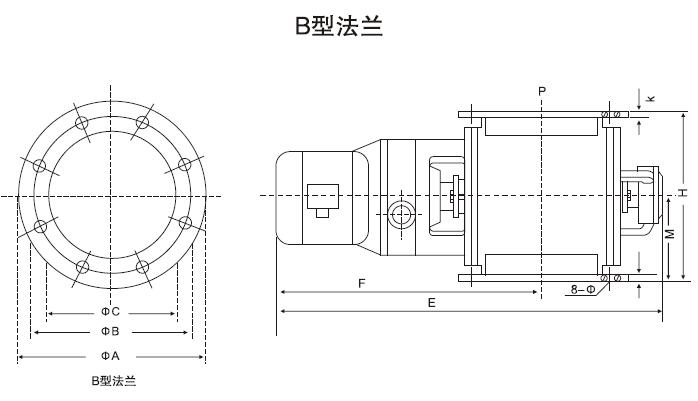

型號	ØA	ØB	ØC	E	F	M	H	h	Ø
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	18	11
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	13
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17
